Obrazki na wykresach

Chcesz graficznie przedstawić sprzedaż produktów w ostatnich trzech latach. Prezentacja musi być efektowna, gdyż wynik Twojej pracy będzie oceniał sam prezes. Z pewnością duże wrażenie zrobi na nim wykres, w którym zamiast standardowych słupków serii danych, odróżniających się jedynie kolorami, umieszczone będą obrazki symbolizujące określone produkty. Jeśli chcesz wiedzieć, jak osiągnąć taki efekt – skorzystaj z tego triku.

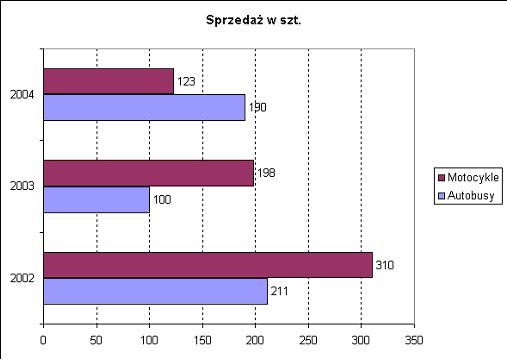

Rys. 1. Mało efektowny wykres słupkowy

Aby uatrakcyjnić powyższy wykres, wykonaj następujące czynności:

1. Kliknij prawym przyciskiem myszy jeden ze słupków i z menu podręcznego wybierz polecenie Formatuj serie danych.

2. W otwartym oknie dialogowym przejdź do zakładki Desenie i kliknij przycisk Efekty wypełnienia.

3. Teraz przejdź do zakładki Obraz i kliknij przycisk Wybierz obraz.

4. Odszukaj na dysku swojego komputera plik graficzny z obrazkiem, który będzie symbolizował na wykresie dany produkt i kliknij Wstaw. Obrazek pojawi się w oknie Efekty wypełnienia.

5. W grupie opcji Format zaznacz pole Ułóż w stos i skaluj do.

6. Wpisz liczbę jednostek, jaką ma określać jeden obrazek. W przykładzie wpisano 50.

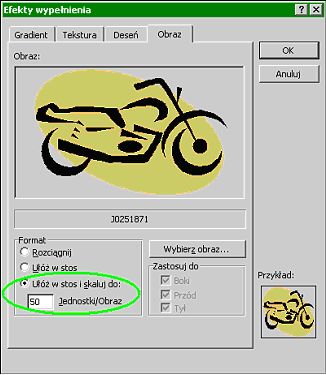

Rys. 2. Ustawienia grafiki na wykresie

7. Zatwierdź, klikając w obu oknach OK i analogiczne czynności wykonaj dla drugiego produktu.

8. Legenda jest już niepotrzebna, więc śmiało możesz ją usunąć.

Efekt końcowy przedstawia rysunek 3.

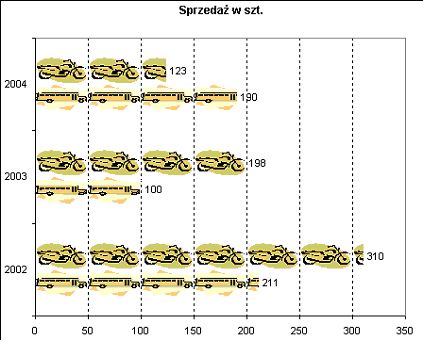

Rys. 3. Obrazki zamiast słupków

W przykładzie wykorzystano obrazki z kolekcji Clipart. Oczywiście nic nie stoi na przeszkodzie, aby wstawiać do wykresu dowolne rysunki lub zdjęcia.
